Mitteldruckventilator

Industrieventilatoren Mitteldruckventilatoren DCMR bis 11 kW ab Lager

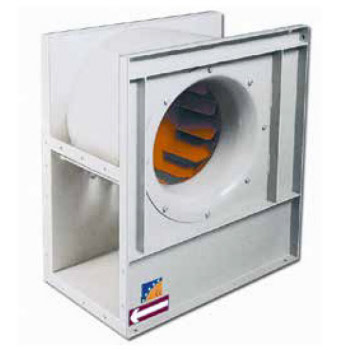

MitteldruckventilatorMitteldruckventilator - SchalleinhausungMitteldruckventilator mit Rohrstutzen   Mitteldruck Ventilator Heissluft

Mitteldruck Radialventilator
geeignet für Lüftung, Absaugung, Trocknung, Kühlung und lieferbar für ATEX Anwendungen, in Ausführung Edelstahl oder für Absaugung Heissluft. Gerne beraten wir Sie.

Beschreibung Mitteldruckventilatoren DCMR

Hoch robuste, einseitig saugende Mitteldruckventilatoren

Schnellauswahl Datenblatt: Schnellauswahl (hier klicken)
Vollständiges Datenblatt: Datenblatt (hier klicken)
Datenblatt Zubehör Radialventilatoren

Schnellläufer (2900 U/min) bis 11 kW ab Lager erhältlich

Wir beraten Sie gerne:     +49 (0) 5382 2317      ventilator@dasslerventilatoren.info

Modell Umdrehung Leistung Luftmenge Druck max. Schalldruck Gegenflansch
U/min kW m³/h Pa dB(A) mm
DCRL-822-2T 2760 0,25 1351 750 74 B-224
DCRL-925-2T 2830 0,37 1850 950 75 B-250/3
DCRL-1028-2T 2780 0,55 2600 1200 76 B-280/2
DCMR-1031-2T 2770 1,5 5160 1250 80 B-315/3
DCMR-1135-2T 2885 2,2 7800 1500 83 B-355/1
DCMRS-350-2T-4 2910 3 7800 1800 83 B-355S
DCMR-1240-2T 2870 4 11100 2100 86 B-400/2
DCMR-1240-4T 1410 0,75 5800 450 71 B-400/2
DCMR-1445-2T 2870 7,5 16500 2600 87 B-450/2
DCMRS-450-2T-15 2945 11 17000 2800 87 B-450S
DCMR-1445-4T 1400 1,1 8030 600 72 B-450/2
DCMR-1650-2T 2940 11 18850 3100 89 B-500/2
DCMRS-500-2T-20 2945 15 19000 3300 91 B-500S
DCMRS-500-2T-25 2945 18,5 23500 3500 92 B-500S
DCMR-1650-4T 1430 1,5 10500 700 74 B-500/2
DCMR-1650-6T 945 0,75 7410 300 64 B-500/2
DCMR-1856-4T 1445 3 15150 950 79 B-560/2
DCMR-1856-6T 945 1,1 10050 400 70 B-560/2
DCMR-2063-4T 1440 5,5 24450 1400 80 B-630/2
DCMR-2063-6T 955 1,5 16100 500 71 B-630/2
DCMR-2063-8T 705 1,1 11600 290 65 B-630/2
DCMR-2271-4T 1460 11 34610 1800 85 B-710/1
DCMR-2271-6T 960 3 22750 660 76 B-710/1
DCMR-2271-8T 705 1,5 17360 350 69 B-710/1
DCMR-2380-4T 1465 22 48000 2100 83 B-800
DCMR-2380-6T 970 7,5 30000 950 75 B-800
DCMR-2380-8T 705 3 22000 600 66 B-800
DCMR-2590-4T 1470 37 54000 2400 86 B-900/1
DCMR-2590-6T 970 11 34000 1100 76 B-900/1
DCMR-28100-4T 1475 55 75000 3100 87 B-1000/1
DCMR-28100-6T 970 18,5 48000 1400 77 B-1000/1

Technische Übersicht der Mitteldruckradialventilatoren Baureihen DCRL und DCMR bestückt mit geschweißten Stahlblech Laufrädern mit rückwärts gekrümmten Schaufeln für beste Wirkungsgrade.

Rohranschlussdurchmesser für die Mitteldruckventilatoren von Durchmesser 224 bis 1000 mm.

Andere Leistungen, Luftmengen, Drücke, Drehzahlen, Spannungen und Motor-Ausführungen sind auf Anfrage lieferbar. Gerne prüfen wir das für Sie.

Auf Anfrage sind die Mitteldruck Radialventilatoren feuerverzinkt oder in Edelstahl lieferbar.

Falls benötigt liefern wir die Lüfter in ATEX Ausführung (Ex-Schutz).

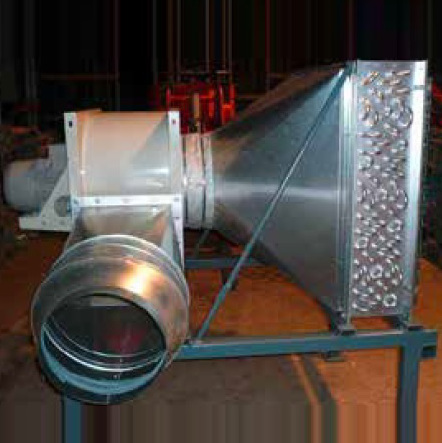

Mitteldruckventilator mit WärmetauscherMitteldruckventilator heiß verzinkt

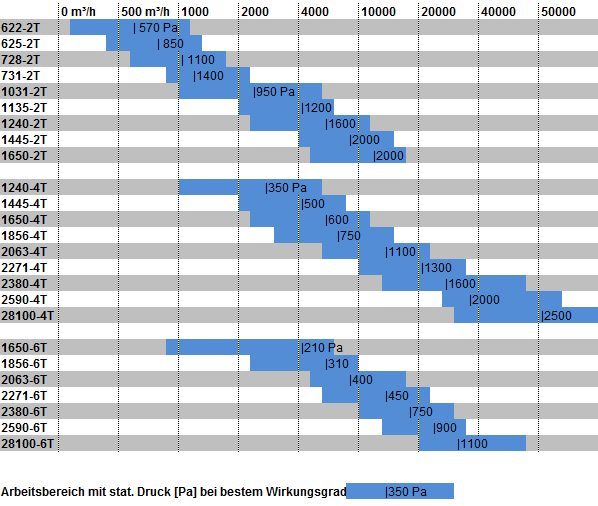

Luftmengen Mitteldruckventilator und ideale Arbeitsbereiche bei 50 Hz. Andere Drehzahlen möglichen. Wir beraten Sie gerne.



Antrieb Mitteldruckventilatoren:
- Direkt, Laufrad auf Motorwelle montiert

Laufrad:
- Stahlblech, Epoxidharz beschichtet
- mit rückwärts gekrümmten Schaufeln für beste Wirkungsgrade

Gehäuse:
- Stahlblech, Epoxidharz beschichtet
- Spiralgehäuse mit Rechteck-Rahmenteilen für leichte Montage (bis Baugröße 2271)
- Ansaugöffnung mit Gegenflansch, Rohrstutzen für Lüftungsrohre möglich

Motor:
- Motoren der Effizienzklasse IE2 oder IE3 ab 0,75kW
- Motoren der Isolierklasse F mit Kugellager, Schutzart IP55
- Drehstrommotoren (dreiphasig) (230/400 V, 50 Hz bis 4 kW und 400/690 V, 50 Hz für Leistungen über 4 kW)

Fördermitteltemperaturen:
- Höchsttemperatur der beförderten Luft: -20 ºC bis +80 °C (kurzzeitig +120 ºC)

Beschichtung:
- Korrosionsfestes Polyesterharz, bei 190 °C polymerisiert, alkali-entfettet und phosphatfrei vorbehandelt

Auf Anfrage:
- Edelstahl-Ausführungen
- Kühlscheibe für Fördermitteltemperaturen bis kurzzeitig +250 °C
- Wellendichtung, Inspektionsöffnung, Kondensatablass
- Motoren mit Spezialwicklungen für verschiedene Spannungen
- ATEX-Zulassung, Klasse II 2G/D

Einsatz-Beispiele Mitteldruckventilatoren:
- Trocknung
- Schüttgut-Trocknung
- Getreidetrocknung oder Holztrocknung
- Absaugungen
- Schweißrauchabsaugung
- Hallenabluft oder Hallenlüftung
- BHKW Abwärmenutzung
- Prozessluft

Weitere technische Daten gerne auf Anfrage. Kontaktieren Sie uns.
