Rauchgasventilator - Heißgasventilator

Rauchgasventilator - Heißgasventilator 400 °C ab Lager lieferbar

Rauchgasventilator - Heißgasventilator 400°CRauchgasventilator - Heißgasventilator

Beschreibung Rauchgasventilator - Heißgasventilator DRGF

Hoch robuste, einseitig saugende Rauchgasventilatoren - Heißgasventilatoren

Schnellauswahl Datenblatt: Schnellauswahl (hier klicken)

Vollständiges Datenblatt: Datenblatt (hier klicken)

Die Modelle DRGFA (2900 und 1400 U/min) sowie DRGFB  üblicherweise ab Lager erhältlich.

Wir beraten Sie gerne:     +49 (0) 5382 2317      ventilator@dasslerventilatoren.info

Drehzahl Leistung Max. Luftmenge Max. Pressung Ansaug Ausblas
U/min kW m³/h Pa
DRGFA-2T 2900 0,55 2000 800 Ø200 Ø200
DRGFA-4T 1400 0,25 1000 180 Ø200 Ø200
DRGFA-6T 900 0,18 700 85 Ø200 Ø200
DRGFB-2T 2950 1,5 3000 1600 Ø200 180x180

 Andere Luftmengen / Drücke / Leistungen sind auf Anfrage möglich.


Rauchgasventilator Heissgasventilator Montagebeispiel

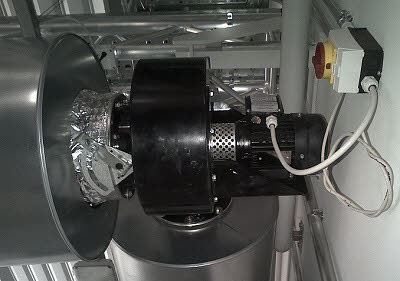

Dieses Montagebeispiel zeigt den DRGF Rauchgasventilator beidseits an wärmeisolierten Rohren angeflanscht. Die beiden Flansche sind für die Aufnahme des Ventilatorgewichts ausreichend dimensioniert. Ebenso ist die ansaugseitige manuelle Einstellmöglichkeit der Luftmenge zu erkennen. Hier ist der Rauchgasventilator mit einem Reparaturschalter zum stromlos Schalten bei Wartungsarbeiten versehen.


Rauchgasventilator Heissgasventilator Montagebeispiel

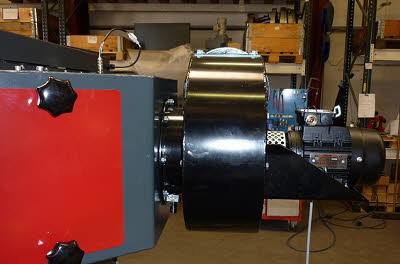

Dieses Foto zeigt den DRGF Heissgasventilator ansaugseitig an einem Gerät bzw Ofen montiert. Der Ansaug-Flansch ist für die Aufnahme des Ventilatorgewichts ausreichend dimensioniert. Ebenso ist die thermische Entkopplung bzw. Temperatursperre zwischen Ventilatorgehäuse und Elektromotor zu erkennen (Lochblech). Damit wird der Elektromotor vor der Hitze geschützt.


Rauchgasventilator - Heissgasventilator

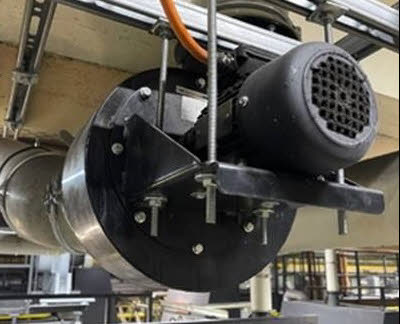

Der DRGF Rauchgasventilator Heißgasventilator in hängender Montage. Mittels vier Gewindestangen ist in diesem Beispiel der Ventilator hängend montiert worden. Das Foto zeigt den Lüfter in industrieller Umgebung schon einige Zeit in Betrieb.

Rauchgasventilator - Heißgasventilator
Das Gehäuse und Laufrad sind gefertigt in geschweißter Stahlblechkonstruktion. Das direkte Anflanschen ist in jeder Achslage (außer Motor unten) möglich. Standardmäßig wird mit Drosselklappe, Handverstellung geliefert. Ausgestattet ist der Rauchgasventilator, Heißgasventilator mit speziell gekühlter Nabe zum Schutz der Lagerung. Der Rauchgasventilator, Heißgasventilator besitzt einen Ansaug- und Ausblas-Flansch. Auf Anfrage sind andere Leistungen, Luftmengen, Drücke, Temperaturen möglich.

Motor
- Industrie-Drehstrommotoren IP55, ISO. Kl. F
- Spannung 230/400V, 50Hz bis 4kW und 400/690 V, 50 Hz für höhere Leistungen.
- max. 400 °C im Luftstrom

Laufrad selbstreinigend
- offenes Laufrad, selbstreinigend
- gerade radial verlaufende Schaufeln
- für stark staubbelastete Abluft
- selbstreinigender Effekt

Einsatz-Beispiele für Rauchgasventilator - Heißgasventilator:
- Ofenabluft
- Rauchgase
- staubige Abluft
- Kaminabzug
- Heißgasanwendung
- Verbrennungsluftventilator
- Anwendung für Ventilatoren mit offenem Laufrad
